MASCHINENLISTE



CNC-FRÄSEN auf Bettfräsmaschine – DECKEL FP-50 CC Dialog 11 (generalüberholt 2015)

Durch die hohe Tischbelastbarkeit können wir Formrahmen im Hause selbst fertigen. Eine rasche Reaktion auf Kundensonderwünsche ist also möglich.

  • Arbeitsbereich: X 1200, Y 600 und Z 600 mm
  •  Angebunden an CAM.



CNC-FRÄSEN auf DMU 80T, Steuerung Heidenhain 530I

Mit automatischem Werkzeugwechsler, dadurch mannloses und wirtschaftliches Arbeiten.

  • Arbeitsbereich: X 880, Y 630 und Z 630 mm
  • Angebunden an CAM.



CNC-FRÄSEN auf DMU 60T, Steuerung Heidenhain 530I.

Mit automatischem Werkzeugwechsler, dadurch mannloses und wirtschaftliches Arbeiten.

  • Arbeitsbereich: X 630, Y 560 und Z 560 mm.
  • Angebunden an CAM.



Eine der innovativsten Komponenten bei der Herstellung von Druckgussformen ist das HSC-FRÄSEN. Hierfür stehen uns folgende Maschinen zur Verfügung:



Röders RFM 1000/2

  • Arbeitsbereich: X 1000, Y 800 und Z 600 mm
  • Angebunden an CAM

Röders RXP 800

  • Arbeitsbereich: X 800, Y 600 und Z 400 mm
  • Angebunden an CAM.



FLACHSCHLEIFEN auf aba.

  • Max. Arbeitsbereich: X 1000, Y 750 und Z 800 mm



RUNDSCHLEIFEN auf SCHAUDT.

Formstifte und Formkerne sind unsere Spezialität. Arbeitsbereich: 220 x 600 mm





CNC-DREHEN auf Gildemeister CTX 400, Serie 2; Steuerung Heidenhain Pilot 3190 V5.2 Arbeitsbereich: Z 635, max. Ø 420 mm. Schwierige Formkonturen an Formkernen werden in hartem Zustand fertig gedreht. Angebunden an CAM.

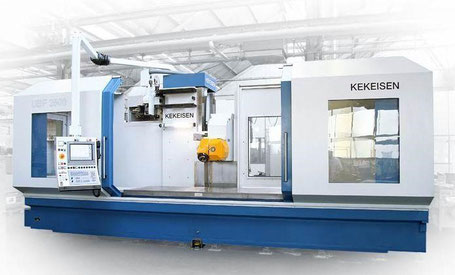

KEKEISEN Universal-Bettfräsmaschine UBF-R 3000/15; 5-Achs Heidenhain Steuerung 560 i.

  • Arbeitsbereich: X 3000, Y 1200, Z 1500
  • Angebunden an CAM.



DMG Fräscenter DMC 1450 V

  • Arbeitsbereich X 1450, Y 700, Z 550 mm
  • 60-fach Werkzeugmagazin
  • Innenkühlung 80 bar für Tieflochbohren
  • Neueste 3D-Steuerung Heidenhain TNC 640, angebunden an CAM



DRAHTSCHNEIDEN auf AGIECUT Classic 3 mit modular aufgebauter erodierspezifischer Software sowie zukunftssicherer CD-ROM-Technik.

  • Werkstückabmessungen bis (LxBxH): 1050 x 650x 250 mm
  • Werkstückgewicht bis: 800 kg
  • Verfahrwege der Achsen (X x Y x Z): 500 x 350 x 256 mm
  • Max. Winkel bei 100 mm Werkstückhöhe: 30°
  • Max. Schneidrate (in Stahl 50 mm) 300 mm2/min



CNC-SENKERODIEREN auf EDM 312 MF 30

  • Verfahrwege von 450 x 300 x 450 mm mit automatischem Wechsler mit 30 Wechselplätzen.
  • Beckengröße 900 x 520 x 300 mm.
  • Hochgenaue integrierte C-Achse.
  • Digitaler AC-Servo-Direktantrieb und Glasmaßstäbe mit präzisem und zuverlässigem Ergebnis.

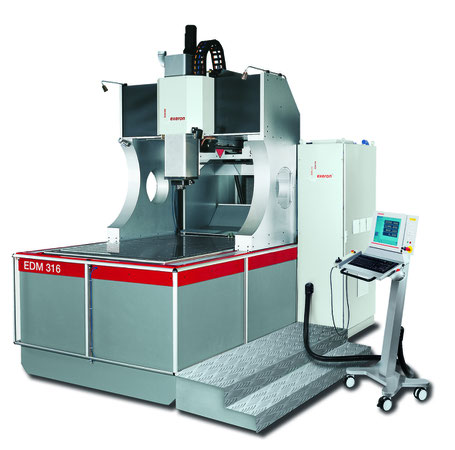

CNC-SENKERODIEREN auf EDM 316 MF 30

Größte Erodiermaschine in Baden-Württemberg

  • Kann Werkstücke bis 8000 kg bAearbeiten.
  • Verfahrwege von 1500 x 1150 x 750 mm.
  • Beckengröße 1800 x 1400 x 750 mm.
  • 30 Wechselplätze. Hochgenaue integrierte C-Achse.
  • Kurze Füll- und Leerzeiten.

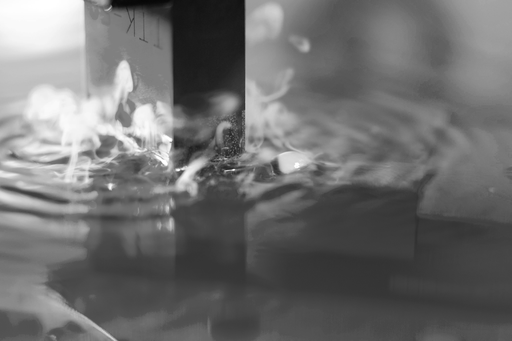

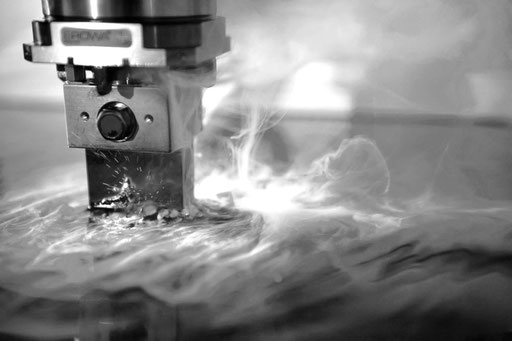

CNC-SENKERODIEREN auf 1 AGIE-Anlage, mit vollautomatischem Elektrodenwechsler. Dabei legen wir besonderen Wert auf die Oberflächen-behandlung. Bis zu 5 formschonende Impulsstufen, von Schruppen bis Schlichten, sorgen für optimale Ergebnisse.





Die Elektroden werden im Hause auf System 3R durchgängig gefertigt, vom Elektroden-Rohling über die fertige Elektrode hin zur Pinole der Erodiermaschine. Beckengröße der Senkanlage: 1050 x 750 x 370 mm




Eine zusätzliche Qualitätssicherung erfolgt auf unserer 3D-Zeiss-Messanlage. Hier werden alle Teile vor der Montage endgeprüft, sowie die Elektroden für die Senkerosion voreingestellt und geometrisch vermessen.



Des Weiteren durchläuft jede Form vor Auslieferung eine Funktionsprobe auf unserer Reis-Tuschierpresse mit integrierter Abgießein-richtung.



Montage: Trotz hochtechnischer Durchläufe erhalten Konturoberflächen manuell, durch geschickte Hände, die gewünschte Politur.



Mittels Kran und moderner Transporthilfen können wir Formen mit bis zu 8 Tonnen Gesamtgewicht montieren. Die Ausgangskontrolle erfolgt mittels kundenbezogener Checklisten
